建筑机电-建筑电气（4）

今天我们来看看建筑电气中的弱电部分：弱电最基本是处理信号的，所有电压和电流相对较低。弱电包括消防报警；综合布线；建筑智能化；视频监控；有线电视等。
1、拿到图纸后我们应该知道图纸的设计范围。

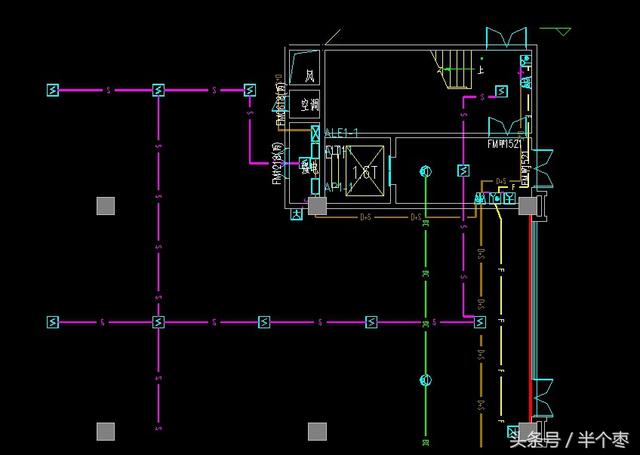

2、看弱电图纸主要是分清楚信号的传输方向和作用，拿消防报警举例，如下图，烟感通过信号线传输至强电间的消防控制器，然后通过竖井传输至消防控制室。大家在识图是一定要知道信号的传输回路，这样我们才能知道线路的走向和敷设方式。

3、弱电线路上会连接上一些模块之类的东西，这些东西主要是根据电子技术发展的需要而发明的。它的作用一般是起到，隔离、转换、传输等作用。

4、大家在看图纸的过程中一定要仔细，平面图是识读器件的位置和水平传输信号线的走向，系统图是垂直方向的信号线的走向。具体的接线图，因为国内很多厂家不一样，器件接线和控制器接线要看厂家的说明书。设计图纸只是给出一个大的逻辑关系图，具体细部施工，一般还是根据选择产品的不同而定。
5、电气识图，大家一定要记住，电流必须要有回路才能流通。所以看图和施工中一定找出线路的出线端和进线端，器件工作时必须形成闭合回路。
