建筑水电识图电气系统图实战

下面是一个实际的系统图！从图中我们可以看到！
电源进入配电箱经过一个双电源自动转换开关

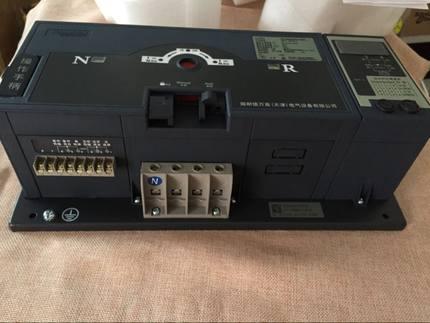

如图！双电源自动转换开关

然后第一个回路 是3P的漏电断路器！它的额定电流为 63A

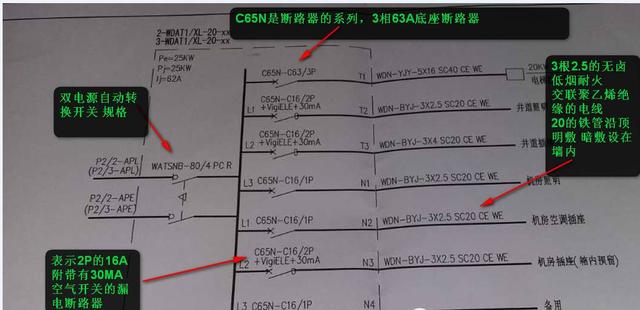

系统图

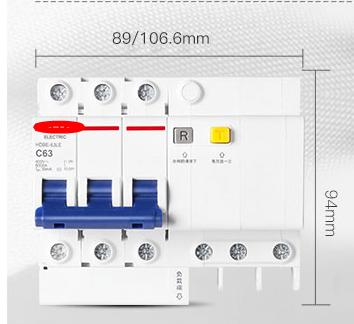

3P的漏电断路器如图

3P的漏电断路器如图
还有1P+N的漏电断路器如下图


WDN-BYJ 是线的型号！

WDN-yjy
we ce是敷设方式！！图中解析有一点小错误！ 那就是 we ce 代表都是明敷
！！！！
