建筑电气施工图识读（留着会用到）

1.建筑电气基本概念：
建筑电气是以电气技术为手段，在有限空间内，为创造人性化的生活环境的一门应用学科。
建筑电气指的是，在建筑物中，利用现代先进的科学理论及电气技术所构建的电气平台，统称建筑电气。
★强电

强电一般是电力系统中的电，比如说220v的照明电，以及1000多v的工业用电等，强电的特点是电压高，频率低，电流大，强电是用来驱动大功率的电力设备的。比如说电动机，电灯等用电设备。
★弱电

弱电是很常见的几乎所有的电子产品中都存在弱电，相对于强电而言，弱电是指传递信号所需要的电流和电压，弱电特点是电流小，频率高，电压小。比如说单片机引脚里出来的电压，电流都很小，是用来进行信号处理的这就是弱电。


3.建筑电气施工图的组成：

★设计说明
设计说明是一套图纸的灵魂，起到了总纲挈领的作用，通过设计说明，可以表达一个设计的设计思想。

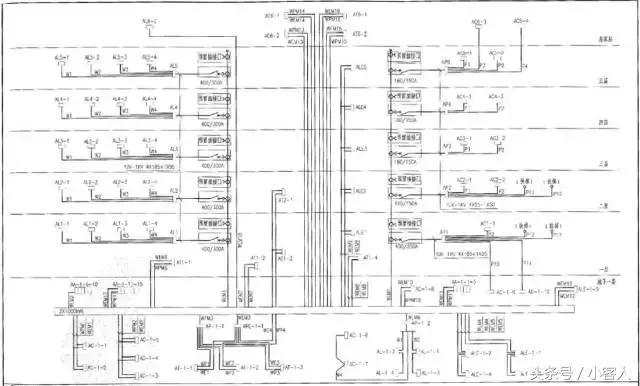

★系统图
用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

★平面图
是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。是表示装置、器具、线路具体平面位置的图纸。

4、图框
图纸的大小。根据所画图样的大小来选定图纸的幅面及图框尺寸
图纸幅面及图框尺寸






5、比例
图线画出的长度=实物相应部位的长度
如图所示，采用不同比例绘制窗的立面图，图样上的尺寸标注必须为实际尺寸。

6、尺寸标注、轴线

7、标高

（相对标高）
8、索引及详图

9、方位

1、强电图例



2、弱电图例




3、线缆敷设方式


4、灯具安装方式

5、导线标识




1、电缆分类
（1）电力电缆：用于传输电能
如：YJV
（2）控制电缆：用于传输控制电流
常用控制电缆：KVV KVLV
（3）通信电缆：用于传输信号和数据
① 电话电缆： HYY HYV
② 同轴射频电缆： STV-75-4

2、电线/缆型号字母含义
R－连接用软电缆（电线），软结构。V－绝缘聚氯乙烯。 B－平型（扁形）。S－双绞型。
F－耐高温P－编织屏蔽　　
Y—预制型、一般省略，或聚烯烃护套

YJ—交联聚乙烯绝缘
V—聚氯乙烯绝缘或护套
ZR—阻燃型
NH—耐火型
WDZ—无卤低烟阻燃型
WDN—无卤低烟耐火型

3、母线
主要用于高低压配电所
①TMY：硬铜母线
②LMY：硬铝母线
