建筑等电位连接安装工艺

1适用范围
准适用于一般工业与民用建筑电气装置防间接触电和防接地故障引起的爆炸和火灾的等电位联结。
2引用标准
GB50303《建筑电气工程施工质量验收规范》
3材料要求
3.1等电位联结和等电位联结端子板宜采用铜材料，并符合设计要求。
4主要机具
电工工具、手锤、钢锯、线坠、卷尺、电锤、电焊机、气焊工具等。
5作业条件
5.1均压环安装作业条件土建圈梁，钢筋正在绑扎时配合完成此项工作。
5.2配合土建埋设预埋件
5.3等电位联结线和等电位联结端子板联结应在金属管道和金属结构安装时进行。
5.4端子板设置应在电源进线配电箱安装时。
6操作工艺

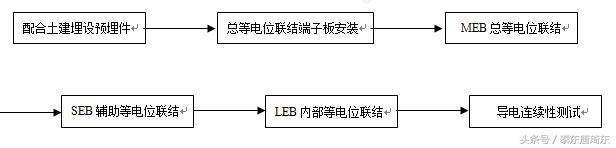

6.1工艺流程：

6.2总等电位联结（MEB）
6.2.1 总等电位联结作用在于降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑经电气线路的各种金属管道引入的危险故障电压的危害。
6.2.2总等电位边结通过进线配电箱近旁的总等电位联结端子板（接地母排）将下列导电部分互相连通：


a进线配电箱的 PE（PEN）母排；
b公用设施的金属管道如上，下水、热力、煤气等管道；
c如果可能应包括建筑物金属结构；
d如果作人工接地，也包括其接地极引线；
e建筑物每一电源进线都应做等电位联结各个总等电位联结端子板应互相连通。
6.3辅助等电位联结（SEB）
6.3.1辅助等电位联结的作用是将两导电部份用导线直接作等电位联结，使故障接触电压降至接触电压限值以下。
6.3.2下列情况要求作辅助等电位联结：
a电源网络阻抗过大，使自动切断电源时间过长，不能满足防电击要求时；
b自 TN 系统同一配电箱供给固定式和移动式两种电气设备，而固定式设备保护电器切断电源时间不能满足移动式设备防电击要求时；
c为满足浴室、游泳池、医院手术室卫生间等场所对防电击的特殊要求时。

6.4局部等电位联结（CEB）
6.4.1局部等电位联结的作用是通过该局部等电位联结端子板简便实现该局部范围内的多个辅助等电位联结。
6.4.2通过局部等电位联结端子板将下列部分互相连通。
a PE 母线或 PE 干线；
b公用设施的金属管道；
c如果可能，包括建筑物金属结构。
6.5等电位联结端子板的截面不得小于所接等电位联结线截面。
6.6等电位联结预埋件作法、等电位联结端子板作法、卫生间、游泳池、医院手术室、金属门窗、金属管道、金属栏杆，天花龙骨工艺设备外壳等电位联结作法按标准图集 97SD567 进行。
7质量检验
7.1主控项目
7.1.1建筑物等电位联结干线应从与接地装置有不少于 2 处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的 连接线形成环形网路，环形网路应就近与等电位联结干线或局部等电位 箱连接。支线间不应串联连接。

7.1.2 等电位联结的线路最小允许截面应符合下表的规定： 线路最小允许截面（mm2）

7.2 一般项目
7.2.1等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠，熔焊，钎焊或机械紧固应导通正常。
7.2.2需等电位联结的高级装修金属部件或零件，应有专用接线螺栓与等电位联结支线连接，且有标识；连接处螺帽紧固、防松零件齐全。
